Отличный комплект оборудования для пневматических испытаний трубопроводов высокого давления. Вот анализ и сводная информация по представленной компрессорной группе.
Назначение и принцип работы группы
Данная группа предназначена для двухступенчатого сжатия воздуха:
Первая ступень (подготовка): Два винтовых компрессора ВВК-35/30 работают параллельно, нагнетая воздух давлением до 3.5 МПа (35 бар). Они обеспечивают большой объем сжатого воздуха.
Вторая ступень (дожимание): Поршневой дожимной компрессор ДДК-77/200 принимает воздух от винтовых компрессоров (до 3.0 МПа на входе) и дожимает его до рабочего давления испытаний — 20.0 МПа (200 бар).
Такая схема оптимальна, так как винтовые компрессоры эффективны на первой ступени (большая производительность), а поршневые — на второй (высокое давление).

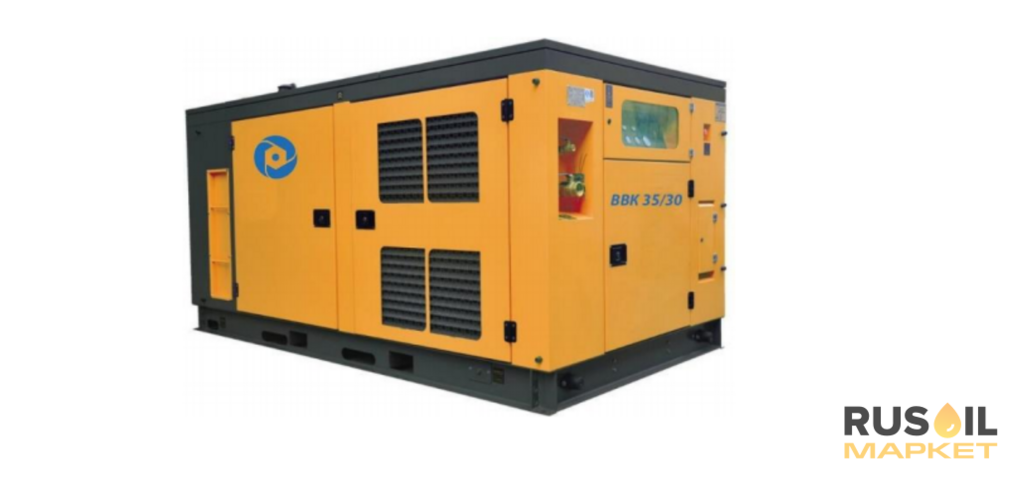

Таблица характеристик ВВК-35/30
Параметр Винтовой компрессор ВВК-35/30
Тип Винтовой, двухступенчатый
Основная функция Создание промежуточного давления (нагнетание объема)
Давление на выходе 2.5 - 3.5 МПа (25 - 35 бар)
Производительность 35 м³/мин (каждый)
Привод Дизельный, CUMMINS QSZ13 (13 л, ~550 л.с.)
Охлаждение Воздушное (концевой охладитель)
Качество воздуха Маслосодержание < 5 ppm
Топливный бак 760 л (на каждый)
Габариты (ДхШхВ) 4000х1950х2100 мм
Вес 5500 кг
Температура запуска —
Рабочая температура -40...+45°C (всасывания)

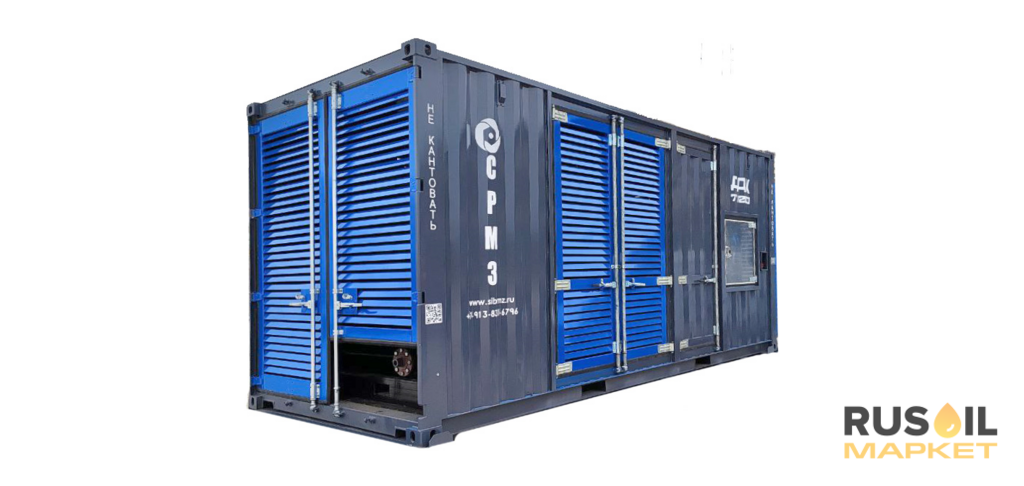

Таблица характеристик ДДК-77/200
Параметр Дожимной компрессор ДДК-77/200
Тип Поршневой, двухступенчатый (бустер)
Основная функция Дожимание до высокого давления
Давление на выходе до 20.0 МПа (200 бар)
Производительность 77 нм³/мин (на входе)
Привод Дизельный, CUMMINS KTA19 (19 л, 664 кВт)
Охлаждение Водяное (система охлаждения 87.1 л)
Качество воздуха —
Топливный бак 700 л
Габариты (ДхШхВ) 6000х2400х2400 мм
Вес 9750 кг
Температура запуска до -35°C
Рабочая температура -40...+35°C (окружающая)
Ключевые преимущества для пневмоиспытаний
Высокое конечное давление: 20 МПа достаточно для испытания большинства магистральных и технологических трубопроводов.
Большая производительность: Два винтовых компрессора суммарно дают 70 м³/мин на входе бустера, что позволяет относительно быстро заполнить значительный объем трубопровода перед дожатием до испытательного давления.
Мобильность и автономность: Все агрегаты оснащены мощными дизельными двигателями и большими топливными баками, что позволяет работать длительное время в полевых условиях, удаленно от источников электропитания.
Всесезонность: Оборудование сертифицировано для работы в широком диапазоне температур, включая арктические условия (запуск до -35°C, работа до -40°C).
Надежность: Использование двигателей Cummins — мирового лидера в производстве промышленных дизелей.
Важные технические моменты для эксплуатации
Согласование производительности: Производительность дожимного компрессора указана как 77 нм³/мин. "нм³" — нормальный кубометр (при атмосферных условиях). Два винтовых компрессора (70 м³/мин при давлении нагнетания ~3.5 МПа) обеспечат необходимый объемный расход на входе бустера для его номинальной работы.
1.
Подготовка воздуха: Винтовые компрессоры имеют низкое содержание масла (<5 ppm), но для защиты чувствительной арматуры или при особых требованиях может потребоваться дополнительная фильтрация и осушка воздуха между ступенями.
Охлаждение: Бустер имеет жидкостную систему охлаждения (87.1 л), что требует контроля уровня и состояния охлаждающей жидкости, особенно при работе в жарком климате.
Безопасность: Работа с давлением 200 бар требует строгого соблюдения регламентов испытаний, применения предохранительных клапанов, запорной арматуры и средств защиты.
Логистика: Общий вес комплекта (≈ 20 750 кг без учета возможного шасси) и крупные габариты требуют специального транспорта для перевозки.
Вывод: Данная компрессорная группа является профессиональным, мощным и автономным решением для проведения пневматических испытаний трубопроводов в полевых условиях, в том числе в регионах с суровым климатом.
